Drehmoment-Klick-Schraubenschlüssel

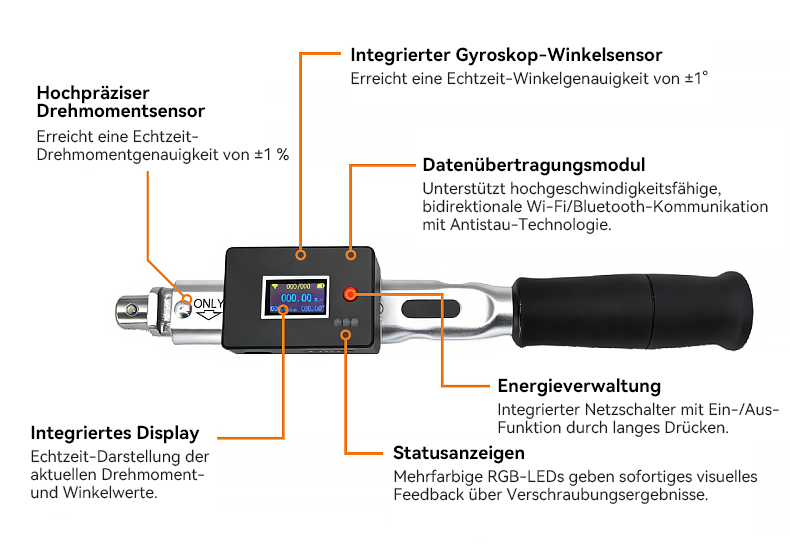

Merkmale
Ergonomisches und robustes Design
Verwendet leichte, langlebige Materialien und entspricht perfekt den ergonomischen Prinzipien, um Komfort bei längerem Gebrauch zu gewährleisten.
Industrie 4.0-konform
Unterstützt die Dual-Modus-Drehmoment-und Winkelüberwachung und passt sich umfassend an die Standards der digitalisierten Fabrikmontage an.
Ultimative Präzision
Die hochpräzise Leistung in Industriequalität gewährleistet, dass jeder Schraubverbindungswert genau und zuverlässig ist.
Intelligente Qualitätssicherung
Die integrierte Logik zur Erkennung doppelter Anzüge eliminiert Prozessfehler effektiv und garantiert eine fehlerfreie Montage.
Mehrdimensionale Datenerfassung
Zeichnet gleichzeitig CLICK- (taktile) und PEAK- (maximale) Werte auf und liefert so Kerndaten für eine umfassende Qualitätsanalyse.
Hochgeschwindigkeits-Funkverbindung
Die bidirektionale Wi-Fi-Kommunikation zwischen Schraubenschlüssel und Steuerung ermöglicht Datenaustausch in Echtzeit und die Beantwortung von Fernbefehlen.
Kompatibilität mit offener Architektur
Umfassende Kompatibilität mit Open Protocol (OP) ermöglicht die nahtlose Integration in bestehende MES-Systeme.
Rückverfolgbarkeit dank großem Speicherplatz
Die lokale Speicherkapazität für 5.000 vollständige Anzugsdatenaufzeichnungen gewährleistet die vollständige Rückverfolgbarkeit des Montageprozesses.
Technische Daten
|
Leistungsmerkmale & Funktionen |
Technische Daten |
Anmerkungen |
|
Drehmomentgenauigkeit |
±1%(20%-100%) |
|
| Winkelgenauigkeit | ±1° |
|
| Auflosung | Drehmoment：0.01Nm Winkel：0.01° |
|
| Datenspeicherung | 5.000 Datensätze |
Erweiterbar |
| Kurvenspeicherung | 10 Kurven |
Erweiterbar |
| Steuerungsstrategie | Drehmoment/Winkel |
|
| Werkzeugspezifikationen | Basierend auf dem Grundwerkzeug |
|
| Display | 0,96"-LCD-Bildschirm |
|
| Akkutyp |
1600 mAh Li-lon |
|
| Akkulaufzeit | ≥ 6h |
Optional |
| Datenübertragung | Wi-Fi/kabelgebundenes Ethernet |
Optional |
| Protokoll | Open Protocol (OP) -Industriestandard |
|
| Kommunikationsreichweite | ≥ 30m |
Innenbereich, Sichtkontakt |
| Datensicherung | Automatische Wiederverbindung / Fortsetzung der Übertragung |
Verhindert Datenverlust |
| Konfiguration | USB über System |
PC-basierte Softwareeinrichtung |
| Doppelanzug | Erkennung |
|
Basismodell
|
Model |
Drehmomentbereich (Nm) |
Antrieb (mm) |
Gesamtlänge (mm) |
Gewicht (kg) |
Winkelüberwachung |
WLAN |
|
OQS-MDC-N6 |
1~6 |
Φ8 |
150 |
0.29 |
X |
√ |
|
OQS-MDC-N25 |
5~25 |
Φ10 |
195 |
0.35 |
X |
√ |
|
OQS-MDC-N50 |
10~50 |
Φ15 |
220 |
0.45 |
X |
√ |
|
OQS-MDC-N100 |
20~100 |
Φ15 |
290 |
0.6 |
X |
√ |
|
OQS-MDC-N140 |
30~140 |
Φ15 |
350 |
0.7 |
X |
√ |
|
OQS-MDC-N200 |
40~200 |
Φ19 |
430 |
1.15 |
X |
√ |
|
OQS-MDC-N280 |
40~280 |
Φ22 |
625 |
1.55 |
X |
√ |
|
OQS-MDC-N420 |
60~420 |
Φ22 |
920 |
2.85 |
X |
√ |
Pro-Model
|
Model |
Drehmomentbereich (Nm) |
Antrieb (mm) |
Gesamtlänge (mm) |
Gewicht (kg) |
Winkelüberwachung |
WLAN |
|
OQS-MDCP-N6 |
1~6 |
Φ8 |
150 |
0.29 |
X |
√ |
|
OQS-MDCP-N25 |
5~25 |
Φ10 |
195 |
0.35 |
X |
√ |
|
OQS-MDCP-N50 |
10~50 |
Φ15 |
220 |
0.45 |
X |
√ |
|
OQS-MDCP-N100 |
20~100 |
Φ15 |
290 |
0.6 |
X |
√ |
|
OQS-MDCP-N140 |
30~140 |
Φ15 |
350 |
0.7 |
X |
√ |
|
OQS-MDCP-N200 |
40~200 |
Φ19 |
430 |
1.15 |
X |
√ |
|
OQS-MDCP-N280 |
40~280 |
Φ22 |
625 |
1.55 |
X |
√ |
|
OQS-MDCP-N420 |
60~420 |
Φ22 |
920 |
2.85 |
X |
√ |
