Kompaktpresse der Serie TSPL
Branchen
Automobilindustrie
Luft-und Raumfahrt
Neue Energien und Energiespeicherung
Pharmazeutische Industrie
Halbleiterindustrie
Elektronik und Elektrotechnik
Schwermaschinenbau
Eisenbahnlokomotiven
Merkmale
Robuste Struktur, lange Lebensdauer
· Modulares und kompaktes Strukturdesign.
· Verbesserte mechanische Spezifikationen sorgen für eine stabile Hochleistungsausgabe.
· Geeignet für den hochfrequenten, hochintensiven Dauerbetrieb.
Intelligente Produktionsunterstützung
· Echtzeit-Analyse und -Bewertung von Produktionsprozessen.
· Fehlersichere Mechanismen zur Optimierung von Arbeitsabläufen.
· Unterstützt mehrdimensionale Datenrückverfolgbarkeit und-analyse.
Umfassende Datenrückverfolgbarkeit
· Echtzeit-Überwachung des Produktionsprozesses mit Feedback.
· Sofortiger Daten-Upload für nahtlose Integration in Produktionsmanagementsysteme.
Proprietäres Softwaresystem
· Übersichtliche und intuitive Benutzeroberfläche.
· Einfache Parameterkonfiguration für schnelles Erlernen und mühelose Nutzung.
Außergewöhnliche Präzisionssteuerung
· Wiederholgenauigkeit der Verschiebung: 0,01 mm
· Externe Sensoren ermöglichen eine ultrahohe Präzision auf 2-μm-Niveau.
· Genauigkeit des Kraftsensors: 0,5 % FS; Systemgenauigkeit: 1 % FS.
· Reaktionszeit des EtherCAT-Protokoll-basierten Systems: 250 μs.
Robuste Erweiterungsmöglichkeiten
· Unterstützt externe hochpräzise Verschiebungs-und Kraftsensoren.
· Flexible Erweiterung der E/A-Schnittstellen.
· Ermöglicht die Verbindung mehrerer Pressen, um komplexen Anforderungen in Produktionslinien gerecht zu werden.

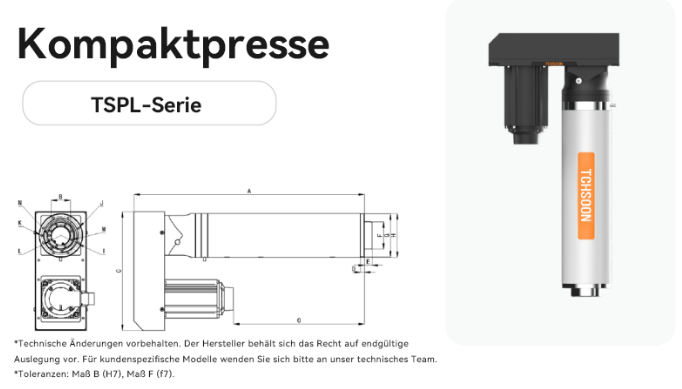

Technische Daten
|
Modell-Nr. |
Stroke |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
O |
|
TSPL.010.200.250 |
200 |
630 |
50 |
303 |
14.5 |
20 |
75 |
112 |
115 |
100 |
8*M6-23 |
Φ5 |
60 |
8*M6-12 |
Φ5 |
377 |
|
TSPL.010.400.250 |
400 |
830 |
50 |
303 |
14.5 |
20 |
75 | 112 | 115 | 100 |
8*M6-23 | Φ5 | 60 |
8*M6-12 | Φ5 |
577 |
|
TSPL.015.200.250 |
200 | 632 | 50 | 303 | 14.5 | 20 | 75 | 112 | 115 | 100 | 8*M6-23 | Φ5 | 60 | 8*M6-12 | Φ5 | 248 |
| TSPL.015.400.250 | 400 | 832 | 50 | 303 | 14.5 | 20 | 75 | 112 | 115 | 100 | 8*M6-23 | Φ5 | 60 | 8*M6-12 | Φ5 | 448 |
| TSPL.030.200.170 | 200 | 708 | 60 | 360 | 15 | 31 | 85 | 132 | 135 | 120 | 8*M8-23 | ф6 | 70 | 8*M6-12 | Φ6 | 319 |
| TSPL.030.400.170 | 400 | 908 | 60 | 560 | 15 | 31 | 85 | 132 | 135 | 120 | 8*M8-23 | ф6 | 70 | 8*M6-12 | Φ6 | 519 |
| TSPL.060.200.165 | 200 | 790 | 75 | 378 | 15 | 50 | 110 | 154 | 160 | 141 | 12*M10-23 | Φ8 | 95 | 8*M8-16 | Φ6 | 258 |
| TSPL.060.400.165 | 400 | 990 | 75 | 378 | 15 | 50 | 110 | 154 | 160 | 141 | 12*M10-23 | Φ8 | 95 | 8*M8-16 | Φ6 | 458 |
| TSPL.100.200.100 | 200 | 1091 | 105 | 480 | 14 | 50 | 145 | 196 | 200 | 176 | 8*M12-30 | Φ10 | 125 | 8*M12-24 | Φ10 | 448 |
| TSPL.100.400.100 | 400 | 1291 | 105 | 480 | 14 | 50 | 145 | 196 | 200 | 176 | 8*M12-30 | Φ10 | 125 | 8*M12-24 | Φ10 | 648 |
| TSPL.150.200.064 |
200 | 1156 | 110 | 483 | 14 | 50 | 145 | 216 | 200 | 188 | 8*M14-28 | Φ10 | 125 | 10*M12-24 | Φ12 | 487 |
| TSPL.150.400.064 |
400 | 1356 | 110 | 483 | 14 | 50 | 145 | 216 | 200 | 188 | 8*M14-28 | Φ10 | 125 | 10*M12-24 | Φ12 | 687 |
| TSPL.200.200.050 |
200 | 1166 | 110 | 483 | 14 | 50 | 145 | 216 | 200 | 188 | 8*M14-28 | Φ10 | 125 | 10*M12-24 | Φ12 | 528 |
| TSPL.200.400.050 |
400 | 1366 | 110 | 483 | 14 | 50 | 145 | 216 | 200 | 188 | 8*M14-28 | Φ10 | 125 | 10*M12-24 | Φ12 | 728 |
| TSPL.300.200.035 |
200 | 1321 | 150 | 580 | 22.5 | 110 | 180 | 265 | 270 | 235 | 8*M16-42 | Φ12 | 150 | 8*M16-38 | Φ12 | 605 |
| TSPL.300.400.035 |
400 | 1521 | 150 | 580 | 22.5 | 110 | 180 | 265 | 270 | 235 | 8*M16-42 | Φ12 | 150 | 8*M16-38 | Φ12 | 805 |
