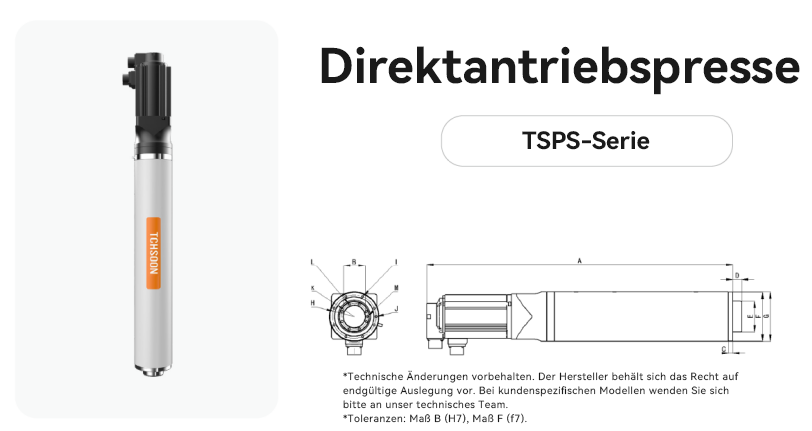

Direktantriebspresse TSPS-Serie
Branchen
Automobilindustrie
Luft-und Raumfahrt
Neue Energien und Energiespeicherung
Pharmazeutische Industrie
Halbleiterindustrie
Elektronik und Elektrotechnik
Schwermaschinenbau
Eisenbahnlokomotiven
Merkmale
Robuste Struktur, lange Lebensdauer
· Modulares und kompaktes Strukturdesign
· Verbesserte mechanische Spezifikationen sorgen für eine stabile Hochleistungsausgabe.
· Geeignet für den hochfrequenten, hochintensiven Dauerbetrieb.
Intelligente Produktionsunterstützung
· Echtzeit-Analyse und -Bewertung von Produktionsprozessen.
· Fehlersichere Mechanismen zur Optimierung von Arbeitsabläufen.
· Unterstützt mehrdimensionale Datenrückverfolgbarkeit und-analyse.
Umfassende Datenrückverfolgbarkeit
· Echtzeit-Überwachung des Produktionsprozesses mit Feedback.
· Sofortiger Daten-Upload für nahtlose Integration in Produktionsmanagementsysteme.
Proprietäres Softwaresystem
· Übersichtliche und intuitive Benutzeroberfläche.
· Einfache Parameterkonfiguration für schnelles Erlernen und mühelose Bedienung.
Außergewöhnliche Präzisionssteuerung
· Wiederholgenauigkeit der Verschiebung: 0,01 mm
· Externe Sensoren ermöglichen eine ultrahohe Präzision auf 2-μm-Niveau.
· Genauigkeit des Kraftsensors: 0,5 % FS; Systemgenauigkeit: 1 % FS.
· Reaktionszeit des EtherCAT-Protokoll-basierten Systems: 250 μs.
Robuste Erweiterungsmöglichkeiten
· Unterstützt externe hochpräzise Weg- und Kraftsensoren.
· Flexible Erweiterung der E/A-Schnittstellen.
· Ermöglicht die Verbindung mehrerer Pressen, um komplexen Anforderungen in der Produktionslinie gerecht zu werden.
Technische Daten
|
Modell-Nr. |
Stroke |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
|
TSPS.002.100.250 |
100 |
457 |
30 |
14 |
20 |
45 |
68 |
70 |
61 |
8*M4-8 |
Φ3 |
37 |
8*M4-8 |
Φ3 |
| TSPS.002.200.250 | 200 | 557 | 30 | 14 | 20 | 45 | 68 | 70 | 61 | 8*M4-8 | Φ3 | 37 | 8*M4-8 | Φ3 |
| TSPS.005.200.250 | 200 | 592 | 35 | 14.5 | 20 | 55 | 84 | 85 | 75 | 8*M5-10 | Φ4 | 44 | 6*M6-12 | Φ4 |
| TSPS.005.400.250 | 400 | 792 | 35 | 14.5 | 20 | 55 | 84 | 85 | 75 | 8*M5-10 | Φ4 | 44 | 6*M6-12 | Φ4 |
| TSPS.010.200.250 | 200 | 744 | 50 | 14.5 | 20 | 75 | 112 | 115 | 100 | 8*M6-23 | Φ5 | 60 | 8*M6-12 | Φ5 |
| TSPS.010.400.250 | 400 | 944 | 50 | 14.5 | 20 | 75 | 112 | 115 | 100 | 8*M6-23 | Φ5 | 60 | 8*M6-12 | Φ5 |
| TSPS.015.200.250 | 200 | 874 | 50 | 14.5 | 20 | 75 | 112 | 115 | 100 | 8*M6-23 | Φ5 | 60 | 8*M6-12 | Φ5 |
| TSPS.015.400.250 | 400 | 1074 | 50 | 14.5 | 20 | 75 | 112 | 115 | 100 | 8*M6-23 | Φ5 | 60 | 8*M6-12 | Φ5 |
| TSPS.030.200.170 | 200 | 937 | 60 | 15 | 31 | 85 | 132 | 135 | 120 | 8*M8-23 | Φ6 | 70 | 8*M6-12 | Φ6 |
| TSPS.030.400.170 | 400 | 1137 | 60 | 15 | 31 | 85 | 132 | 135 | 120 | 8*M8-23 | Φ6 | 70 | 8*M6-12 | Φ6 |
| TSPS.060.200.165 | 200 | 1152 |
75 | 15 | 50 | 110 | 154 | 160 | 141 | 12*M10-23 | Φ8 | 95 | 8*M8-16 | Φ8 |
| TSPS.060.400.165 | 400 | 1352 | 75 | 15 | 50 | 110 | 154 | 160 | 141 | 12*M10-23 | Φ8 | 95 | 8*M8-16 | Φ8 |
| TSPS.100.200.100 |
200 | 1428 | 105 | 14 | 50 | 145 | 196 | 200 | 176 | 8*M12-30 | Φ10 | 125 | 8*M12-24 | Φ10 |
| TSPS.100.400.100 | 400 | 1628 | 105 | 14 | 50 | 145 | 196 | 200 | 176 | 8*M12-30 | Φ10 | 125 | 8*M12-24 | Φ10 |
| TSPS.150.200.064 | 200 | 1523 | 110 | 14 | 50 | 145 | 216 | 220 | 188 | 8*M14-28 | Φ12 | 125 | 10*M12-24 | Φ10 |
| TSPS.150.400.064 | 400 | 1723 | 110 | 14 | 50 | 145 | 216 | 220 | 188 | 8*M14-28 | Φ12 | 125 | 10*M12-24 | Φ10 |
| TSPS.200.200.050 | 200 | 1502 | 110 | 14 | 50 | 145 | 216 | 220 | 188 | 8*M14-28 | Φ12 | 125 | 10*M12-24 | Φ10 |
| TSPS.200.400.050 |
400 | 1702 | 110 | 14 | 50 | 145 | 216 | 220 | 188 | 8*M14-28 | Φ12 | 125 | 10*M12-24 | Φ10 |
| TSPS.300.200.030 |
200 | 1703 | 120 | 22.5 | 90 | 180 | 265 | 270 | 235 | 12*M16-35 | NA | 150 | 8*M16-30 | Φ12 |
| TSPS.300.400.030 |
400 | 1903 | 120 | 22.5 | 90 | 180 | 265 | 270 | 235 | 12*M16-35 | NA | 150 | 8*M16-30 | Φ12 |
